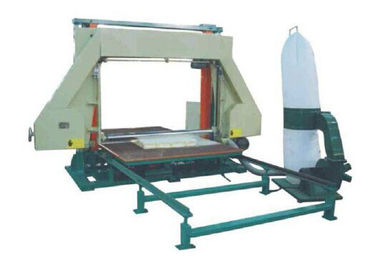

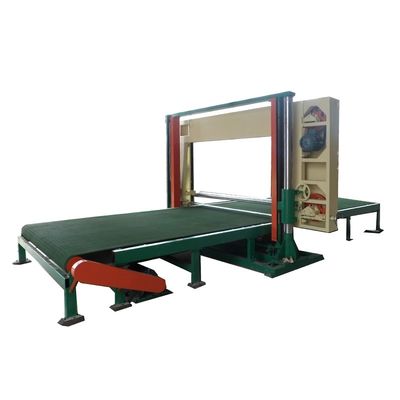

DTPQ-1650 eva yatay köpük kesme makinesi için D&T otomatik dilimleme makinesi

Bu makine, en son yabancı frekans dönüştürme ve hız regülasyonu teknolojisini benimser ve esas olarak köpüğün yatay pistonlu dilimlenmesi için uygundur.Tam otomatik bir dijital ile birlikte gelir
Kontrol sistemi, kolay kullanım ve hassas kesim sağlar.

makine yapısı

& Bu makine bir taban, bir kayış takım tutucusu, bir çalışma tezgahı ve bir elektrik çalışma kutusundan oluşur.

& Makine tabanı, temel, kolon, kayar manşon, vida ve somunu, kirişi, kaldırma tornavidası vb.'den oluşur.

& Kemer alet tutucusu, alet tutucu, kayış kesme çarkı ve tahrik tertibatı, kayış kesici, kesici kutu, eğim ayar mekanizması, koruyucu kapak vb.'den oluşur.

& Çalışma masası bir platformdan, kılavuz tekerleklerden, kılavuz raylardan, braketlerden, platform tahrik cihazlarından, tamponlardan vb. oluşur.

çalışma prensibi

1. Köpük platforma yerleştirildikten sonra, tabandaki tahrik motoru, V kayışı ve sonsuz dişli redüktörü ile birlikte, platformun kılavuza hareket etmesi için şanzıman dişlisini ve platformun arkasındaki rafı döndürün. ray ve tamburdan karşılıklı olarak geçer.Kılavuz rayın her iki ucu, paralel besleme ve kesme sağlamak için platformun önceden ayarlanmış alan aralığında paralel bir yönde hareket edebilmesi için ayarlanabilir hareket anahtarları ile donatılmıştır.Platform hareket ederken oluşan titreşimi azaltmak için platform ile kılavuz ray arasına bir tampon yerleştirilmiştir.

2. Kayış kesici çark, kayış kesici tutucusuna takılıdır.Tahrik motoru, yavaşlamak için V-kayış kasnağı ile birlikte çalışır ve kayış kesici çarkın kayış kesici çarkın etrafında dönmesi için kayış kesici çarkı döndürür.Kemer bıçağı tutucusu, bıçağı keskin tutmak için kemer bıçağı bileme taşları ile donatılmıştır.Kayış aleti desteğinin kaldırılması ve indirilmesi başka bir tahrik motoru tarafından kontrol edilir.Tahrik motoru, dişli redüktörü tarafından yavaşlatıldıktan sonra, tahrik motoru, her iki uçtaki konik dişlilerle birlikte kılavuz vidayı tahrik eder, böylece kılavuz vida somununu ve kılavuz vida somununa bağlı kayar manşonu kaldırma hareketini gerçekleştirmek için tahrik eder.Bıçak tutucusu ile.

3. Makine, operasyon paneli tarafından kontrol edilir.Çalıştırma kutusunun paneli, bir güç anahtarı, çeşitli kontrol düğmeleri, çalışma gösterge ışıkları ve ayrıca bir kalınlık ölçer, ileri, geri, gecikme düğmeleri, çıkış göstergeleri vb. ile donatılmıştır.

4. Makine ayrıca bir kesici eğim ayar mekanizması ile donatılmıştır.Köpüğü bıçakla keserken, köpüğün kalınlığına ve yoğunluğuna göre eğim açısı (bıçağın düzlemi ile yatay düzlem arasındaki açı) seçilebilir.Eğim için ortak değerler -2° ile +3° arasında aşağıdaki gibidir:
